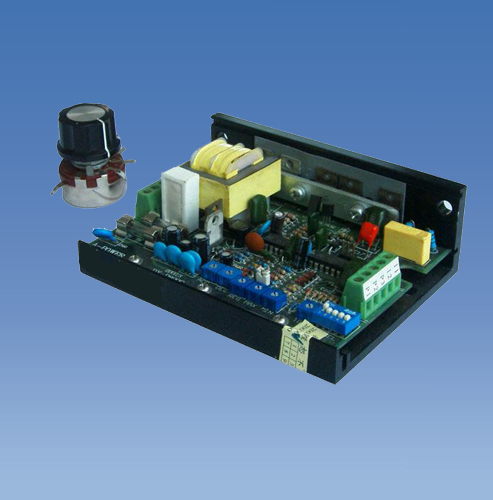

BZ500W直流电机调速器
发布时间2013-06-09 16:12:24 点击量：
一.特点
本型号直流电机调速器具有励磁丢失保护功能，即使励磁丢失，也不会烧毁直流电机，安全可靠、调速平滑。
二.性能指标
1.输出电压：直流240V（空载）
2.工作电压：交流220V，50HZ
3.输入信号电压：0～＋10V
4.最大负载：500W
三.安装尺寸及方法
按图所示的尺寸在电柜控制板上安放，并用合适的螺丝紧固控制器。在调速器的上下和左右应有5cm～10cm空间。
四．接线方法
如图为控制板接线，图示为电位器给定信号，IN接电位器中间抽头；提供DC+12V输出电源；CNT端为控制端，当和GND端短接时，禁止输出，+，-端输出为零。L、N接接AC220V电源，+、-接电机电枢绕组，F1、F2接电机励磁绕组。
